高压无功补偿装置

  高压无功补偿装置（ 6kV, 10kV,35kV ）是采用高压真空接触器作为开关，分组自动投切电容器补偿。用于配电系统中谐波电流含量较少的场合，集中补偿无功功率，使功率因数达到0.92 以上。

  主要技术参数

  • 额定电压： 6kV, 10kV, 35kV

  • 额定频率： 50HZ 、60HZ

  • 电抗率： 1% ～ 13% 铁心电抗器

  • 柜体结构：高压开关柜，外形尺寸：1000x1500x2500， 1200x1500x2500，1400x1500x2500，1600x1500x2500（宽x 深x 高）

  • 投切方式：高压真空接触器自动投切

  • 响应时间： 3 ～ 10 分钟

  • 补偿效果： cosφ ≥0.92

  • 保护配置：短路、过流、欠压、过压、熔断器保护、不平衡电压等保护

  • 参数设定：功率因数、无功功率，投切时间、投切顺序等可现场设定

  • 显示功能：对投切状况、功率因数、有功功率、无功功率，系统电压、系统电流谐波等进行显示

  • 通信接口：配有RS485 和RS232 接口，现场采集也可远程采集。

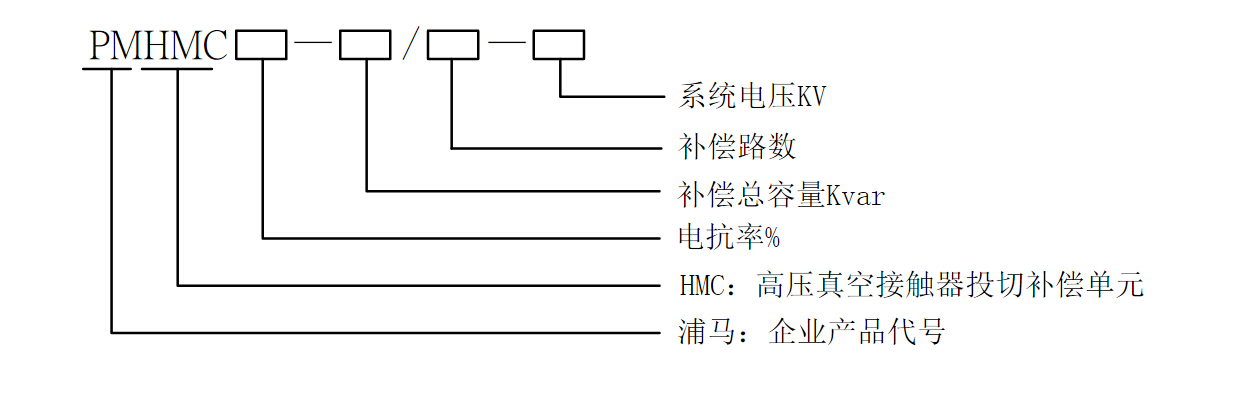

  产品型号及意义

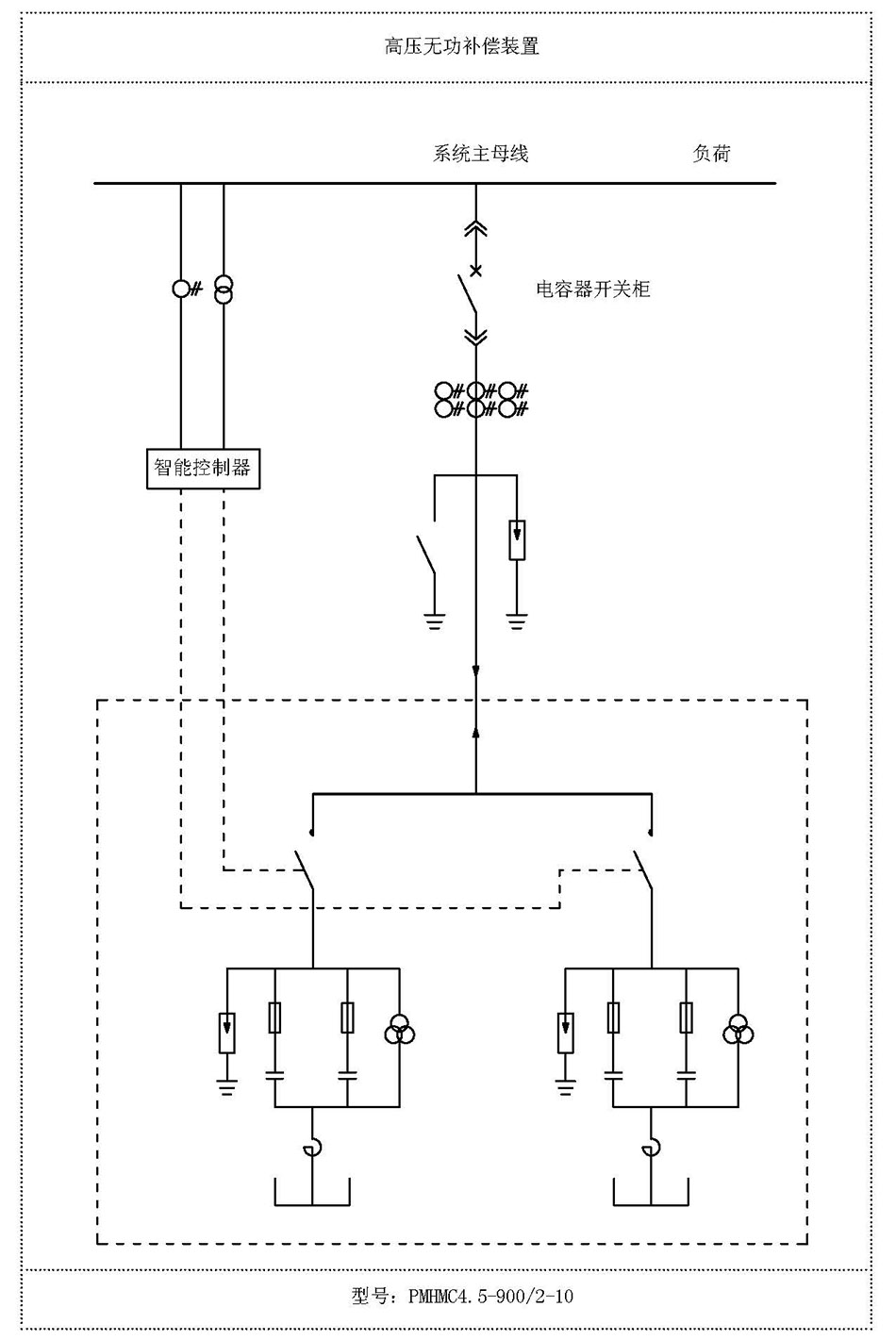

  高压无功补偿装置上图方法：
