低压滤波补偿装置

  低压滤波补偿装置主要由断路器、快熔、晶闸管元件或晶闸管模块、电力电容器、滤波电抗器、控制器、触发电路、等元件组成。

  晶闸管元件或晶闸管模块采用强迫风冷。控制电路采用过零投切技术，无电流冲击;快速动态响应，20ms内实现动态跟踪滤波补偿。系统控制采用微型计算机控制，人机对话,中英文菜单界面，且将三相补偿与分相补偿集中于ー体。既适用于三相平衡负载，又适用于三相不平衡负载，补偿后功率因数达0.95以上，装置装有可调谐滤波电抗器，针对特征谐波滤除率达到80%以上。

  主要技术参数

  额定电压：230V-1000V，50/60HZ

  额定容量：采用晶闸管模块滤波补偿单元，单台柜最大安装容量400kvar，主要适用于动力变压器400V低压侧滤波补偿用。当用于轧机整流变660V低压例时要采用晶闸管元件作为投切开关，单台柜最大安装容量为900Kvar。

  投切方式：过零投切

  响应时间：≤20ms

  补偿效果：cosφ≥0.95

  谐波治理：滤除率≥80%

  保护配置：短路、过流、欠压、过压、缺相、温升等保护

  参数设定：功率因数、无功功率、投切时间、投切顺序等可现场设定

  显示功能：补偿装置具有完善的故障自诊功能和齐全的显示记忆功能，能对投切状况、功率因数、有功功率、无功功率、系统电压、系统电流、谐波等进行显示

  通信接口：配有RS485和RS232接口，现场采集也可远程采集。

  产品型号及意义

  注：

  1、 MSF和TSF滤波补偿单元主回路串5%的电抗器，对5次以上的谐波有滤除作用。通常用于动力变压器400V低压侧。

  2、 当用于轧机整流变660V或850V等低压侧时，如果要滤除5次7次等谐波，滤波补偿需要调谐定制电抗器。

  3、 如果需要滤除其他次谐波，欢迎垂询！

  1 、用于轧机整流变660V 低压侧滤波补偿装置需要根据轧机容量和谐波情况进行非标设计，通常柜体外形尺寸为： 2200X 1000X 1200 （高X 宽X 深）。

  2 、低压滤波补偿装置和电动机调速柜（功率柜）并柜，一起布置在主电室内。无功功率和谐波就地补偿，功率因数达到0.95 以上，整流变负担轻，出力大，不宜堆钢。谐波就地滤除80% ，不返流到系统。所以，这种就地滤波补偿方案最节能、用户花费的电费最少，电气设备寿命得到延长，生产效率最高。

  PM低压滤波补偿装置上图方法

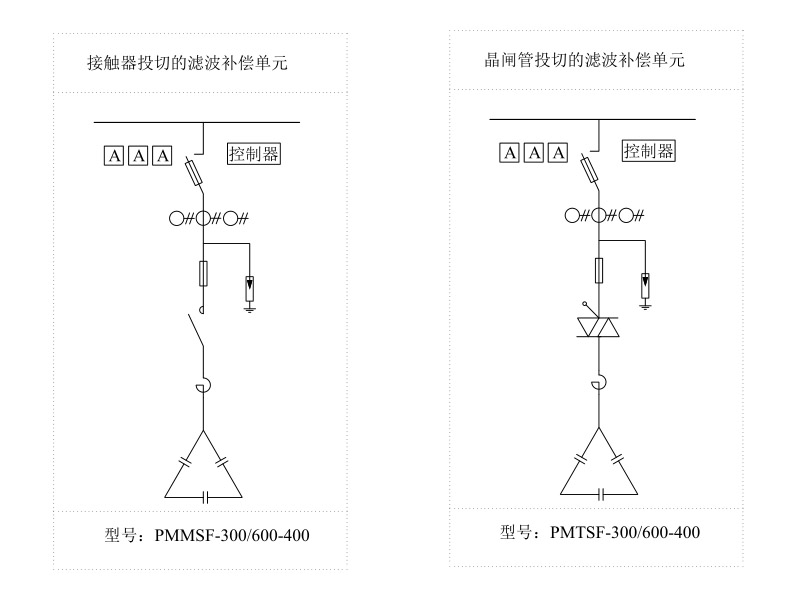

  动力变低压滤波补偿上图方法：

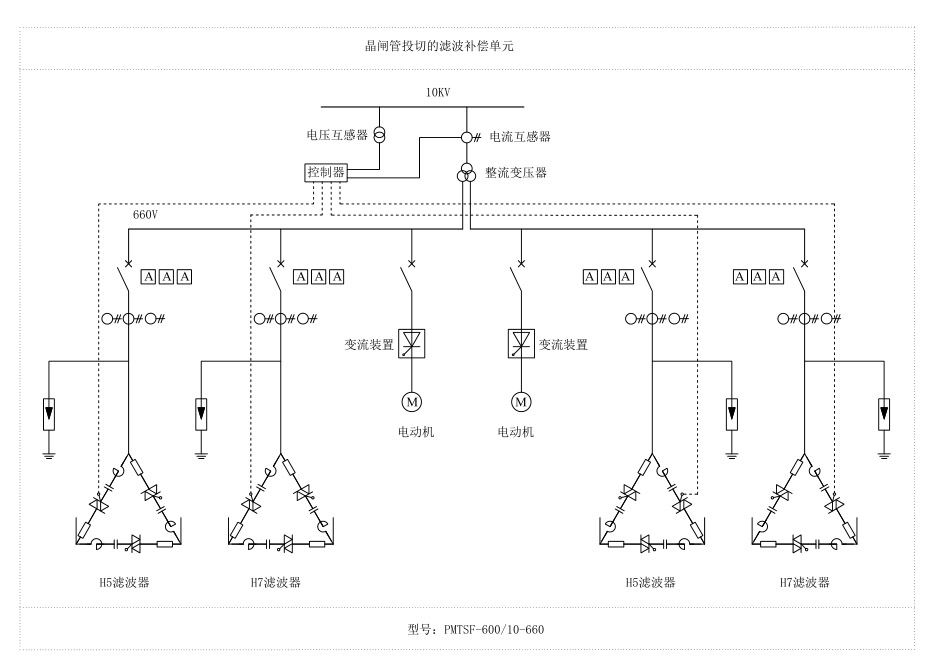

  整流变低压滤波补偿上图方法：
